6) Iluminando a Miniatura
Existem várias formas de você iluminar as suas miniaturas. Abaixo comentaremos algumas delas. Procure escolher aquela que lhe forneça o resultado e desejado e ao mesmo tempo seja viável.
-
Lâmpadas Incandescentes: são aquelas encontradas em lanternas. A desvantagem delas é que elas produzem muito calor, o pode ser ruim se a sua miniatura for de plástico pouco resistente ao calor. Certamente você precisará de algum sistema de ventilação perto dela para compensar isto. Procure trabalhar com as lâmpadas de 6 volts e 25 mA. Estas lâmpadas você pode conseguir através de lanternas, brinquedos e até luzes de natal (usadas para colocar em árvores). Outra opção seria usar lâmpadas de faróis de motos ou carros, mas vale lembrar que precisam de 12 Volts.

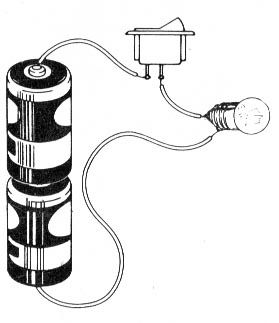

Abaixo você pode observar um esquema básico de ligação de lâmpadas incandescentes. É sempre importante observar qual a voltagem que a lâmpada dever ser ligada, pois se você usar uma fonte de energia de maior voltagem, poderá queimar a lâmpada. Lembre-se que uma boa opção de fonte de energia seria pilhas ou mesmo adaptadores de pilha, que são transformadores que transformam a energia alternada da tomada de energia de sua casa em energia contínua para a lâmpada. Caso você queira usar corrente alternada (da tomada de energia da parede de sua casa), porcures usar lâmpadas de fogão ou geladeira que são menores.
A figura abaixo mostra uma outra laternativa de uso de lâmpadas incandescentes em miniaturas. A nave Enterprise feita por Ron Brooks e mostrada abaixo foi iluminada com lâmpadas de natal, aquelas que são colocadas em árvores de natal e que vem muitas pequeas num só fio. A vantagem é que elas já vem com pisca-pisca. Você pode comprar as coloridas ou mesmo comprar as sem cor e pintar os plásticos transparentes na cor desejada ou mesmo colocar papel celofane. Será melhor se você usar as que poucas lâmpadas como 10 a 35. E elas devem ser ligadas na corrente alternada (tomada de 110 ou 220 Volts).
-
Light Emitting Diodes (LED's) ou Diodos Emissores de Luz - são também usados em miniaturas. Você com certeza, tem alguma delas em sua casa. A luzinha de "Power" ou a que indica que a sua TV ou seu aparelho de som está ligado é provavelmente um LED. Ou melhor, o seu computador que está ligado agora, com certeza tem alguma "luzinha" verde, vermelha ou amarela. Os LEDs resolvem alguns dos problemas das luzes incandescentes. São menores, praticamente não produzem calor, e sua luz geralmente é mais brilhante que as incandescentes. E elas já vem coloridas. Você pode comprar LEDs vermelhos, alaranjados, amarelos, verdes e até azuis. A desvantagem é que eles precisam de uma parte adicional para serem controladas adequadamente. A maioria precisa de um resistor, que seria uma peça que diminui a voltagem para o nível adequado que o LED possa tolerar. Em miniaturas de naves os LEDs são muito usados para simular luzes de navegação, motores e até janelas ou outros detalhes.
Abaixo você pode ver uma figura esquemática mostrando um LED. O LED não é como uma lâmpada incancescente comum em que não importa onde é conectado o pólo positivo ou negativo da fonte de energia. O LED é polarizado, ou seja tem um terminal que dever ser ligado ao positivo e outro ao negativo da fonte de energia. Da parte da "cabeça" do LED que possui um chanfro sai uma "perna" chamada ânodo e que deve ser ligado ao positivo da fonte de energia. O outro (cátodo) deve ser ligado ao negativo.
No esquema abaixo você pode ver como usar adequadamente LEDs para iluminar suas miniaturas. No esquema proposto abaixo, você precisará de: um suporte para 4 pilhas AA (pilhas pequenas comuns), um interruptor simples, um resistor, fios finos para eletrônica (chamados de "cabinho") e um ou mais LEDs. Todos estes materiais você pode comprar em lojas que vendem materiais de eletrônica ou para conserto de aparelhos eletrônicos e Tevês, sendo, inclusive, de baixo preço.
Observe o esquema abaixo:
B - Representa a fonte de energia. Como são 4 pilhas, serão fornecidos 6 Volts. Se desejar, pode-se usar um adaptador de pilhas. O adaptador de pilha é um transformador que transforma a energia alternada da tomada da parede de sua casa em energia contínua, como numa pilha.
I - Representa um interruptor simples e que ligará e desligará os LEDs. Qualquer um serve, escolha aquele que mais lhe agrade.
R - Representa o resistor, ou seja a peça que limitará a corrente elétrica da fonte para que não queime os LED. Se você usar 1 LED, deve-se usar um resistor de 120 R (ou 120 Ohms). Se usar 2 LEDs, deve-se usar um resistor de 75 R (ou 75 Ohms). Se usar 3 LEDs, deve-se usar um resistor de 39 R (ou 39 Ohms). Caso escolha 4 LEDs, você não precisará usar resistor.
L - Representa os LEDs. Você pode usar qualquer tamanho ou cor, podendo inclusive usar tipos diferentes neste circuito. Lembre-se de ligar a perna do LED perto chanfro ao pólo positivo, que nos suportes de pilhas corresponde ao fio vermelho.
Abaixo você pode observar LEDs usados em miniaturas. Na figura à esquerda e a do centro foram usados como luzes de navegação. Na figura à direita veja que LEDs de cor azul foram usados para simular motores de propulsão, conferindo um excelente efeito visual.
-
Fluorescentes: todos nós sabemos o que são as luzes fluorescentes, provavelmente elas estão sob sua cabeça neste momento. Elas fornecem uma iluminação bastante forte. Elas são uma excelente opção quando você for iluminar partes como os motores das naves, como por exemplo a parte traseira da nave Millennium Falcon de Guerra nas Estrelas.Elas geram muito pouco calor, por isso são também chamadas de Luz Fria. A desvantagem é que elas são um pouco mais caras e precisam de voltagens mais altas. Elas precisam de corrente alternada (a que existe na tomada de sua casa) de 110 V ou 220 V e de um transformador. É mais recomendada para modelistas com mais experiência. Uma boa sugestão e prática para você usar em suas miniaturas de naves são aquelas luminárias de mesa. Elas já tem tudo pronto: a lâmpada fluorescente, o transformador e o interruptor. Outra sugestão são algumas que vem como luz de emergência para carro e que funcionam a pilha.

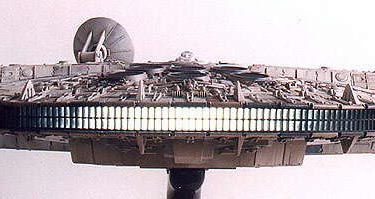

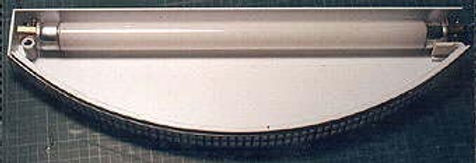

Na foto abaixo você pode observar uma pequena lâmpada fluorescente usada para simular motor de propulsão da réplica de miniatura da nave Millenium Falcon.

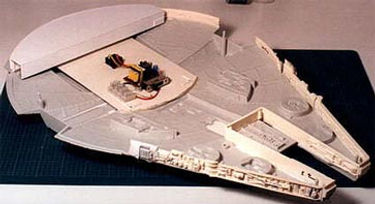

Na foto abaixo à esquerda note a lâmpada já colocada juntamente com o circuito eletrônico de controle. Na foto à direita veja o belo resultado final.
Uma outra opção para simular turbinas ou motores a propulsão de naves seria usar uma Lâmpada Eletrônica Halógena. É um tipo de lâmpada de luz fria, de cor branca, de alto poder de iluminação, bastante econômica e que serve o mesmo bocal rosqueado de uma lâmpada incandescente domiciliar comum. É claro que para que você a utilize, é importante que a sua miniatura seja suficientemente grande para abrigá-la.
Na foto abaixo à esquerda você pode observar uma Lâmpada Eletrônica Halógena e à direita uma turbina de uma nave em miniatura em que se usou uma lâmpada semelhante.
-
Fibra Óptica: a fibra óptica foi desenvolvida originalmente para a indústria de telecomunicações mas tem sido adaptada por hobbistas para transmitir luz para lugares muito pequenos. Alguns de você às vezes já tiveram a oportunidade de verem alguns enfeites de casa feitos com fibra óptica, parecendo cabeleiras iluminadas. Elas são fios muito finos de vidro ou plástico que permitem a condução da luz de uma ponta a outra. Elas não podem ser dobradas de forma acentuada, elas tem que serem dispostas formando curvas suaves. A grande vantagem é que você pode ter apenas uma única fonte de luz (neon, ou mesmo incandescentes) e mesmo assim iluminar vários locais ao mesmo tempo, isto acontece porque a fibra óptica conduz a luz por uma ponta até a outra. Por exemplo, um única lâmpada incandescente e 50 fios de fibra óptica podem iluminar 50 janelinhas de uma nave. Você pode furar pequenos buracos no modelo, deixando 1 mm para passar o fio. Cole com cola quente ou mesmo super-cola (tenha cuidado para não colar a ponta o que tamparia a saída de luz).

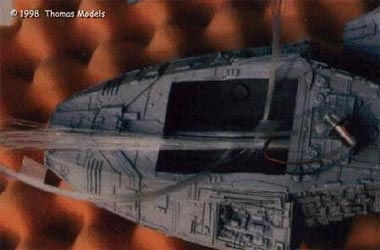

Na foto abaixo você pode ver fios de fibra óptica e uma lâmpada incandescente (à direita) usados para iluminar as centenas de janelinhas da miniatura. A lâmpada incandescente será a fonte de luz. Cada um dos fios será conectado a uma janelinha.
Na foto abaixo você pode que os fios de fibra óptica foram agrupados e conectados num tubo plástico. Numa extremidade deste tubo a lâmpada será conectada e na outra serão conectados os fios de fibra óptica agrupados. Isto permitirá com que a luz seja conduzida pelos fios de fibra óptica de uma só vez, permitindo iluminar as centenas de janelinhas da miniatura de nave.
Na foto abaixo à esquerda você pode ver várias janelinhas iluminadas na miniatura construída por Kirk Schermerhorn. À direita veja que, no escuro, a iluminação por fibra óptica confere um excelente resultado visual
Dicas
1)
John Douglass usou vários olhos de boneca (aqueles de plástico e que parecem um pequeno prato) enfileirados para fazer parte de uma arma para sua nave.
Dicas
2)
Rafael Mateo usou agulhas de seringa para fazer os canhões de seu modelo artesanal de Y-Wing. Eles serrou e lixou a ponta dela para ficarem melhores. Estas agulhas podem ser facilmente compradas em farmácias, bastando lembrar que geralmente elas vem em 3 tamanhos, diferentes também pela cor de sua parte plástica: marrom (tamanho pequeno), verde (tamanho médio) e rosa (tamanho grande). Uma outra sugestão seria também usar aqueles tubinhos azuis dos cotonetes ou mesmo os tubos de carga de tinta de canetas esferográficas (BIC por exemplo).
Dicas
3)
Um material interessante para recobrir aviões ou qualquer outra miniatura de metal seria usar o alumínio das latas de cerveja ou de refrigerante. No exemplo abaixo, você pode ver uma parte de de fuselagem feita com alumínio de lata de cerveja. Os rebites foram simulados pressionando a ponta de uma caneta esferográfica pelo lado oposto. Para colar o alumínio basta usar super-cola (por exemplo, Super Bonder).
Dicas
4)
Clyde "Zog" Jones teve uma idéia bastante interessante para fazer o exterior de uma de suas miniaturas: para fazer o metal do exterior da nave ele usou papel alumínio ou folha de alumínio para embrulhar alimentos. Ele as alisou e então colou-as sobre a miniatura.
Dicas
5)
Observe as fotos abaixo da nave artesanal Ghost Cruiser feita pelo versátil modelista Joe Brown. Ela foi totalmente feita de materiais fáceis de serem encontrados em qualquer lugar. O corpo da nave foi feito de isopor. As asas foram feitas de plástico de balde! Joe Brown entalhou em isopor o corpo da nave. As asas foram cortadas do balde. Joe traçou os contornos da asa na lateral do balde e depos cortou com um serrote. As pontas das asas foram dobradas usando uma chama a gás (de fogão, por exemplo).
Dicas
6)

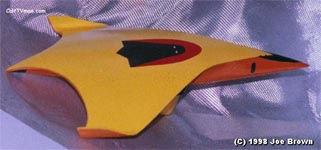

Nas fotos abaixo você pode ver outra miniatura feita por Joe Brown usando esta mesma técnica. Para construir a Whitestar da série Babylon 5, Joe usou novamente plástico de baldes e isopor. O corpo da nave foi feito de isopor e as asas foram feitas de plástico de balde.
Dicas
7)

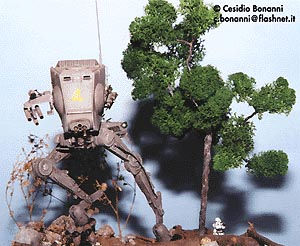

Cesidio Bonanni teve uma idéia interessante para fazer árvores: o tronco é feito de arame de cobre (usado em fiação elétrica de casas) torcido coberto com massa corrida para paredes. Depois de seca foi usada um escova de metal para escovar o tronco com massa dando detalhes de textura de tronco. As folhas são na verdade líquens seco.
Dicas
8)
Um material bastante prático e de fácil obtenção para fazer cabos e fios em miniaturas é o fio de cobre usado em construção civil. Os fios também são úteis quando se quer criar finos tubos sobre a fuselagem da miniatura, para tubulações
Dicas
9)
Para fazer neve e usar em suas miniaturas, experimente usar materiais que você tem em casa ou tem fácil acesso, como: farinha de trigo, polvilho, maisena, talco, fermento em pó, bicarbonato de sódio (comprado em farmácia como remédio anti-ácido), cal hidratada (para pintar paredes e comprada em lojas de materiais de construção civil). Você já reparou que a neve vista de longe tem uma cor ligeiramente azulada? Para fazer isto, basta misturar em qualquer um dos componentes acima, um pouco de sabão em pó (tipo OMO) num liquidificador e você terá uma neve com tom azulado. Cuidado para não colocar muito pois ficará estranha. Na foto abaixo, a neve foi feita com talco.
Dicas
10)
Para fazer cimento ou asfalto procure usar gesso. Se você misturar qualquer corante (corante de tinta látex de parede marca Xadrez, ou qualquer tinta a base de água) nas cores cinza e preto, você terá respectivamente, cimento e asfalto. Mas para isso, é importante que você prepare o corante diluído antes de preparar o gesso. Quando você misturar o pó de gesso com água, adicione o corante na cor desejada até conseguir o tom. Esta técnica é boa pois, caso o gesso seja preciso que o gesso se quebre (por exemplo, num terremoto que destrói asfalto ou cimento), ficará mais realista do que só pintar por cima, pois os pedaços quebrados não terão cor branca do gesso.
Dicas
11)

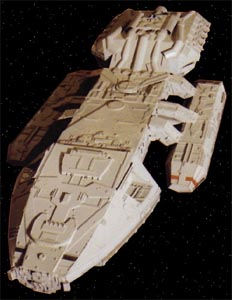

Papelão pode permitir fazer naves muito legais. Veja esta réplica da nave Galactica da série Battlestar Galactica. Foi toda construída por John Karpiscak III usando papelão e cola branca. Um bom tipo de papelão é aquele usado por tapeceiros e costureiras como moldes e vendidos em lojas que vendem couros, napas, etc.
Dicas
12)
Uma maneira relativamente fácil de fazer aqueles jatos de fumaça de exaustão quando, por exemplo, as naves decolam (por exemplo, foguetes), seria usar extintores de incêndio das categorias B e C ou à base de pó químico seco, não servem aqueles à base de água. Os extintores de incêndio destas categorias contém bicarbonato de sódio (pó branco) e um gás expelente (nitrogênio). Se conectar a manqueira do extintor de incêndio a outros tubos mais finos que se encaixam nas saídas de escape ou exaustão da sua miniatura, será possível imitar este efeito. Ficará ainda melhor se você colocar no mesmo orifício uma lâmpada pequena colorida, por exemplo, amarela, alaranjada ou azul. Isto dará um resultado ainda mais realista. Mas cuidado! A mistura gasosa eliminada pelos extintores de incêndio pode ser tóxica se inalada diretamente, por isso, se usar esta técnica é indispensável o uso de máscara protetora.
Dicas
13)
Nas dicas seguintes, você poderá ver um pouco do trabalho do excelente modelador Martin Bower que trabalhou em filmes como Alien - O Oitavo Passageiro. Você vai ver que muitas vezes não é preciso materiais caros para construir miniaturas de qualidade.
Se analisarmos desde a ponta do foguete, Martin usou os seguintes materiais: o bico de cima é um recipiente de acrílico de guardar ovos que você tem na geladeira; uma garrafa de talco, um pote de iogurte, um tubo de papelão; e recipientes de filmes de 28 mm. Sobre o foguete foram coladas dezenas de pedaços e tiras de recipientes plásticos como de iogurtes.A torre lançadora foi feita de papelão. Como sugestão para você, tente usar tubos de papelão de papel toalha, de plásticos de embrulhar alimentos e até de papel higiênico! Para os pequenos cilindros você pode usar tubos de caneta hidrocor e para as partes metálicas use papel alumínio. Na foto ao lado, você pode ver o recipiente de acrílico que fica na porta de sua geladeira e que serve para guardar ovos. Note que ele é composto de várias metades de esferas ocas.
Dicas
14)

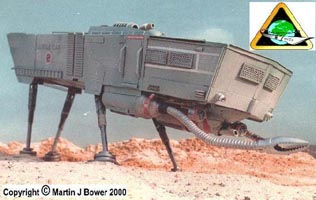

O corpo da miniatura foi feito de madeira (conhecida como aglomerado) coberta com pedaços de plástico colados. As pernas foram feitas de canetas hidrocor.
Dicas
15)

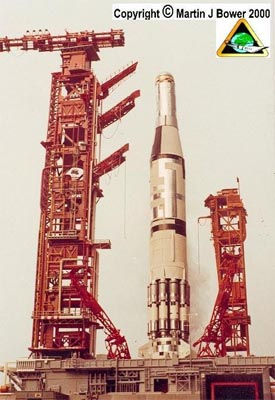

O foguete foi feito de um tubo plástico, 2 tampas de amaciantes Confort e um frasco plástico de pílulas. O lançador é feito de papelão, plástico e partes de kits. Os carros são brinquedos de "caixas de fósforo" modificados.
Dicas
16)
Esta foto mostra uma nave feita entalhando madeira e com algumas partes de acrílico. A torre de tiro (que tem a metralhadora) foi feita com um recipiente de armazenar ovos que você tem na geladeira.É isso mesmo! Abra a sua geladeira e você verá na porta da geladeira onde se colocam os ovos. Pois é, isto é feito de acrílico e foi usado neste caso.
Dicas
17)

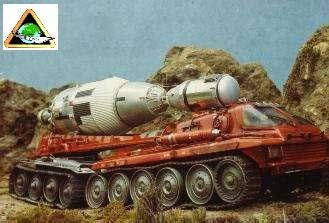

Esta miniatura construída por Martin Bower em escala de 1:24 e tinha cerca de 99 cm. Cada roda é de madeira e foi torneada, mas trilha de tanque é de um kit de montar. O corpo da miniatura é de madeira semelhante ao pinho e com canopi de acrílico. Os tubos vistos ao lado são feitos de canetas hidrocor! O foguete em cima foi feito de caixas de iogurte e creme e partes de um kit de montagem de um foguete Saturno V
Dicas
18)
As fotos abaixo mostram uma estação de observação. Ela foi feita de acrílico coberta com pedaços de plástico. Você pode fazer algo semelhante usando aquelas "boleiras" (recipientes com tampa transparente usados para guardar bolos e que são vendidos em supermercados ou lojas de plásticos) e colocar painéis de plástico, por exemplo de caixa de margarina.
Dicas
19)
Nas fotos abaixo você ver Martin trabalhando na miniatura Moonbus. Martin a criou usando quase que exclusivamente objetos domésticos. O corpo principal da miniatura foi construído usando um aspirador de pó!
Dicas
20)
A foto abaixo mostra um foguete construído por Martin com o corpo feito de madeira tipo pinho e com asas de acrílico.
Dicas
21)

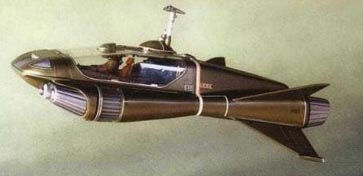

Martin construiu esta miniatura de 23 cm em escala 1:8. Ela foi feita entalhando madeira, por exemplo o pinho. O canopi oi feito de acrílico.
Dicas
22)

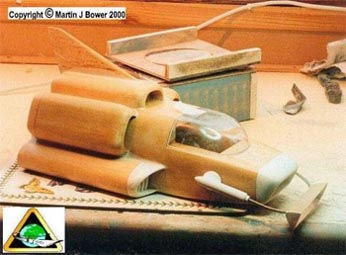

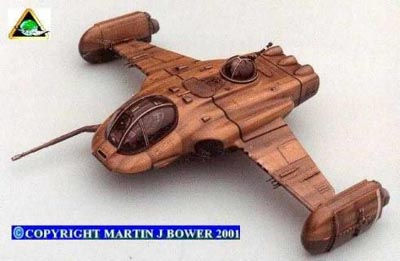

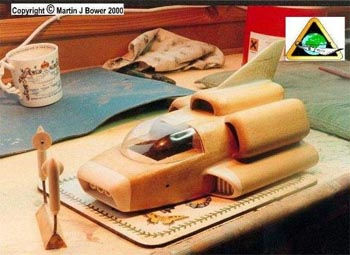

Martin Bower construi essa nave entalhando em madeira tipo pinho e depois usou formatação a vácuo em plástico transparente para criar uma cópia oca. Como o modelo tem uma quantidade razoável de janelas, as áreas que seriam de janelas foram mascaradas (com fita tipo crepe ou adesiva) e o modelo foi pintado com com spray de tinta a base de celulose. Quando as fitas adesivas foram removidas, as áreas transparentes apareceram. Isto permitiu obter as janelas com contornos brm definidos e fáceis de serem obtidas. Fazer janelas de outra forma levaria muito tempo.
Dicas
23)

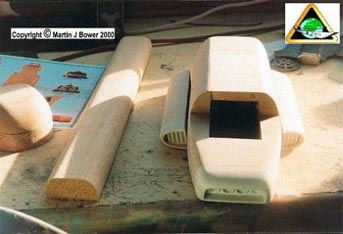

Muitas das miniaturas de Martin Bower foram feitas a partir do entalhe de madeiras semelhantes ao pinho, conhecidas na Europa como "jelutong". Na seqüência de fotos abaixo, você pode ver um pouco do processo usado por Martin. Na primeira foto observe as partes do corpo da miniatura já feitas em madeira. Na segunda foto note que elas já estão conectadas, e possuem massa plástica entre elas para suavizar a junção, deixando mais uniforme a superfície. Na terceira foto, note que o canopi de acrílico já foi colocado. Este canopi foi moldado a partir da técnica formatação a vácuo. Na quarta foto podemos ver alguns outros itens já adicionados. Na última foto você pode notar que a miniatura já está quase pronta, já pintada de amarelo e já envelhecida ou "sujada" com tinta preta.
Dicas
24)
Você não precisa de um set ou mini-cenário de filmagem muito grande ou sofisticado para filmar suas miniaturas. Observe este feito por Martin. Trata-se de um fundo pintado de céu colocado atrás, uma mesa de madeira com terra e pedras em cima e a miniatura de nave. Pronto!
Dicas
25)
Abaixo você pode ver fotos do mini-cenário montado por Martin Bower. Observe que trata-se de uma mesa de madeira montada no jardim de Martin, e sobre esta mesa foram colocadas diferentes tipos de terra. Na foto à direita, você pode ver a cena montada, em que uma das miniaturas está pendurada por fios de nylon.
Dicas
26)

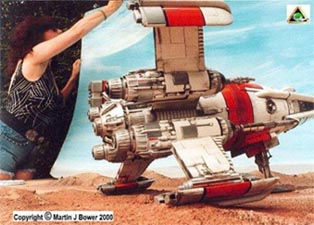

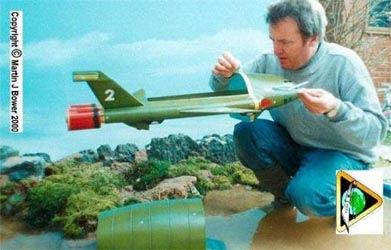

Nas fotos abaixo você pode ver Martin montando uma cena em um mini-cenário. Observe o fundo de céu pintado, a mesa de madeira com o solo, e as naves penduradas por fios semelhantes a fios de nylon de pescar. A maior parte das fotos Martin tirava ao ar livre tendo luz natural, o que é melhor.
Dicas
27)
As fotos abaixo mostram a confecção de mini-árvores. À esquerda, você pode notar mini-palmeiras com troncos feitos de pequenos ramos ou galhos de pinheiro e folhas feitas de papel. Depois os troncos eram pintados de marrom e as folhas de verde. Observe que as mini-árvores estão presas em pequenas base de madeira que permitem serem colocadas facilmente no mini-cenário, bastando apenas colocar um pouco de areia ou terra por cima. Um tipo de papel bom para fazer as folhas é o papel crepon, que além de ter em várias cores, ele é texturizado, parecendo com as ranhuras das folhas.
Dicas
28)
Para cenas sobre a água, Martin tingia a água com aqueles refis sanitários que ficam dentro de suporte plástico, aqueles que ficam pendurados na borda do vaso sanitário. Eles são ótimos para colorir a água.
Dicas
29)
Martin costuma pendurar suas miniaturas usando fios semelhantes aos de nailon para pesca, para dar a impressão de estarem voando, já que são quase transparentes.
Dicas
30)

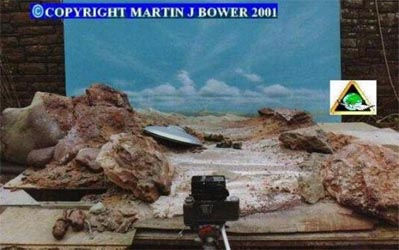

As fotos abaixo mostram a montagem de outro mini-cenário por Martin Bower. Observe que o mini-cenário nada mais é do que uma mesa de madeira com terra por cima e com uma tela pintada para imitar o céu. Mas repare o que o resultado final é excelente! Muito realista!
Dicas
31)

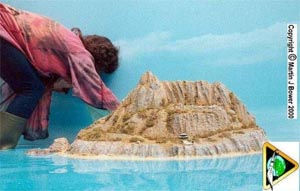

A seqüência de fotos abaixo mostra a construção e montagem de uma cena em uma mini-ilha, tudo montado no jardim da casa de Martin. Martin e sua esposa construiram esta mini-ilha de isopor, usando uma lima para dar detalhes. Depois foi passado uma ou mais camadas de gesso com água , para fortalecer a mini-montanha de isopor e também para dar mais aparênica de rocha. Em seguida, pintaram e adicionaram detalhes de árvores falsas. A mini-montanha foi colocada em um tipo de mini-tanque de alguns centímetros de profundidade e forraram o assoalho deste mini-tanque com plástico azul. Colocaram um pouco de água e as ondas foram feitas usando um secador de cabelos! No fundo, foi colocada uma pintura de céu. Observe na última foto, o suporte de madeira com linha de nylon para movimentar as mini-naves.
Dicas
32)
Nas próximas dicas, você poderá outras idéias interessantes que John Selvia usou para construir sua nave artesanal, a Drogship, réplica daquela do filme Aliens - O Resgate.
John Selvia usou em alguns detalhes do exterior da sua miniatura, partes feitas de bola de ping-pong cortadas ao meio.
Dicas
33)

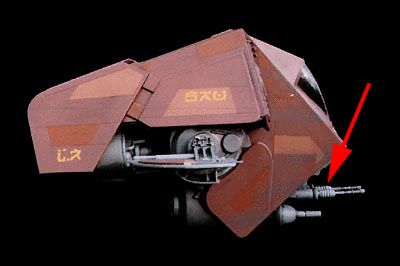

John Selvia usou em alguns detalhes do exterior da sua miniatura, partes feitas tela de arame. Um fonte alternativa para este detalhe seria usar telas de peneiras.
Dicas
34)
John Selvia usou no exterior da sua miniatura, um detalhe feito com a face de um relógio de parede, isto é, aquela parte redonda em que estão os números.
